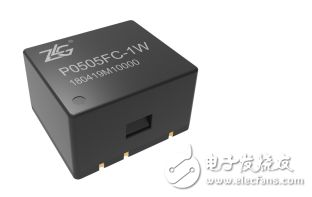

自带短路保护的微功率模块 在电源模块中的独特优势与创新应用

在电子设计与电源管理领域，电源模块的选择对系统的稳定性、安全性及可靠性至关重要。随着物联网（IoT）、可穿戴设备及便携式医疗仪器等低功耗应用的蓬勃发展，微功率模块因其高效、紧凑的特性备受青睐。其中，自带短路保护的微功率模块更是脱颖而出，相较于传统电源模块，它在性能、安全及设计灵活性方面展现出了显著优势。

一、 微功率模块的核心价值与挑战
微功率模块通常指输出功率在数瓦以下的DC-DC转换器模块，其核心价值在于将复杂的电源管理电路高度集成于微小封装内，为工程师提供“即插即用”的解决方案，极大简化了PCB布局与系统设计。微型化与高效率的追求也带来了新的挑战，尤其是在异常工作条件下（如输出短路、过载、过热等）的自我保护能力。一旦发生短路故障，若缺乏有效保护，不仅模块本身可能永久损坏，还可能波及其供电的昂贵核心芯片，导致整个系统失效，维修成本高昂。

二、 自带短路保护：主动防御的安全基石
自带短路保护功能的微功率模块，集成了先进的监控与控制电路，实现了对输出端的实时监测。其工作原理通常如下：当检测到输出电流超过预设的安全阈值（即发生短路或严重过载）时，保护电路会立即动作，通过关断内部功率开关或进入限流模式，将输出电流限制在安全范围内。部分高级模块还具备“打嗝”模式（Hiccup Mode），即在限流后周期性尝试重启，若故障依然存在则继续保持关断，直至短路解除。这种内置的保护机制，无需外部额外电路，为用户提供了以下几大核心优势：

1. 增强系统可靠性：主动防止因意外短路导致的灾难性故障，保护模块自身及后续负载，显著提升终端产品的平均无故障时间（MTBF）。
2. 简化设计流程：工程师无需再花费精力设计与调试外部的过流保护电路（如保险丝、电流检测电阻与比较器组合），降低了设计复杂度与BOM成本。
3. 提升空间利用率：集成的保护功能节省了PCB面积，对于空间极其受限的微型化设备而言意义重大。
4. 便于测试与维护：在产品测试或现场应用中，能够耐受偶尔的接线错误或负载异常，减少了调试风险和现场故障率。

三、 相较于其他电源模块的差异化优势
与常见的线性稳压器（LDO）、中高功率开关电源模块相比，自带短路保护的微功率模块定位清晰：

1. vs. 传统无保护微功率模块：这是最直接的对比。传统模块成本可能略低，但将安全风险和责任转移给了系统设计者。在强调安全与可靠性的应用中，自带保护功能带来的价值远超其微小的成本增量。
2. vs. 线性稳压器（LDO）：LDO结构简单、噪声低，但其效率低下，且在输入输出电压差较大时，自身功耗大、发热严重。在短路时，虽然部分LDO有关断功能，但整体能效和功率密度远不及开关式的微功率模块。后者在提供高效降压的同时集成了智能保护，更适合电池供电的便携设备。
3. vs. 中高功率电源模块：中大功率模块通常也具备完善的保护功能（OCP、OVP、OTP等），但其设计重点在于处理数十瓦乃至上千瓦的功率，体积和成本相对较高。自带短路保护的微功率模块则专注于低功耗场景，在极致的小型化、轻量化与静态电流方面做到了优化，满足了物联网传感器等设备对“微型”与“低待机功耗”的苛刻要求。

四、 创新应用场景展望
集成了短路保护功能的微功率模块，其应用前景十分广阔：

• 关键任务型IoT节点：如安防传感器、环境监测设备，需要在恶劣或无人值守环境中长期稳定运行，内置保护确保了其顽健性。
• 可穿戴与植入式医疗设备：对于人身安全直接相关的设备，电源的安全性不容有失，该模块提供了至关重要的安全保障。
• 分布式智能系统：在工业4.0的分布式控制单元、智能仪表中，模块化的可靠电源简化了现场维护。
• 消费电子：在智能耳机、便携支付终端等产品中，既能节省空间，又能防止用户误操作导致的损坏。

五、 选型与设计考量
在选择此类模块时，工程师需综合评估以下参数：

1. 保护特性细节：明确短路保护的方式（关断、限流或打嗝模式）、触发阈值、恢复方式（自动或需手动重启）。
2. 关键电气性能：输入/输出电压范围、输出电流能力、转换效率、静态电流、纹波噪声等。
3. 物理特性：封装尺寸、高度、热性能及工作温度范围。
4. 认证与标准：是否通过相关行业或安全认证（如UL、CE等）。

自带短路保护的微功率模块，代表了电源技术向着更智能、更安全、更易用的方向发展。它不仅仅是一个电源组件，更是系统可靠性的守护者。在追求设备微型化、智能化和高可靠性的时代浪潮下，这类模块正逐渐从“高端选项”变为“设计标配”，为各类低功耗电子设备提供坚实而精巧的“能量心脏”。
