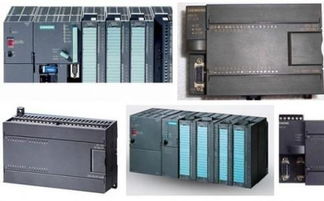

西门子S7-315系列可编程逻辑控制器（PLC）是工业自动化领域的经典产品，以其稳定性和可靠性著称。在实际使用中，偶尔会遇到面板无任何显示的故障。当出现这种问题时，维修工作不应仅局限于检查CPU模块本身，更需要系统地排查为其供电的电源模块以及其他相关模块。本文将提供一份专业的维修指南，帮助您诊断和解决此类问题。
一、 故障现象与初步判断
故障现象通常为：PLC上电后，CPU模块（如CPU 315-2 DP）上的所有指示灯（如RUN、STOP、SF等）均不亮，显示屏（如有）无任何显示。
首要判断点： 这种现象通常指向整个系统的供电问题或CPU模块的致命性硬件故障。由于电源是系统的“心脏”，因此排查电源模块及其相关回路是维修的第一步，也是最重要的一步。
二、 核心排查点：电源模块（PS）
电源模块负责将外部交流或直流电源转换为PLC系统所需的稳定直流电（通常为24V DC）。它是整个系统正常运行的基石。
- 检查外部供电：
- 输入电压： 使用万用表测量电源模块的输入端子（L1、N、地线或L+、M），确认电压是否在额定范围内（例如，120/230V AC或24V DC）。电压过高、过低或缺相都会导致电源模块无法正常工作。
- 断路器/保险丝： 检查为PLC供电的上级断路器是否跳闸，或电源模块前端的保险丝是否熔断。
- 检查电源模块输出：
- 在电源模块的输出端子（通常标记为L+和M）上测量直流电压。正常应为稳定的24V DC（±5%）。如果输出电压为0V或远低于24V，则基本可以判定电源模块损坏。
- 注意： 某些电源模块（如PS 307）有电源正常指示灯。如果指示灯不亮，则强烈表明模块故障或输入异常。
- 检查电源模块状态：
- 过热： 触摸电源模块外壳（注意安全），检查是否异常发烫，这可能由内部元件短路或散热不良引起。
- 外观： 检查模块是否有烧焦痕迹、电容鼓包、元件开裂等明显物理损伤。
- 负载检查：
- 暂时断开电源模块与背板总线（或后续所有模块）的连接，单独测量电源模块的空载输出电压。如果空载正常，接上负载后电压急剧下降，则表明系统存在短路或某个后续模块故障，导致电源过载保护。这是“其他模块”引发“无显示”故障的常见原因。
三、 关键排查点：其他相关模块与连接
如果电源模块输出正常（24V DC稳定），但CPU依然无显示，则需要排查其他部分。
- 背板总线（导轨）与连接：
- 检查CPU模块、电源模块以及其他所有模块是否牢固地安装在导轨上，并且背板连接器（U型总线连接器）是否完全插入并锁紧。连接器接触不良会导致供电或通信中断。
- 检查导轨的接地是否良好。
- 其他I/O模块或通信模块故障：
- 如前所述，某个数字量/模拟量输入输出模块或通信模块（如CP 343-1）内部短路，会从背板总线拉低电源电压，导致CPU无法启动。
- 隔离诊断法： 这是最有效的诊断方法。在断电情况下，将CPU模块和电源模块之外的所有模块逐一从导轨上取下。 然后先只安装电源模块和CPU模块，上电观察。如果此时CPU指示灯亮起并显示正常，则说明问题出在被取下的某个模块上。再逐一安装其他模块，每安装一个上电测试一次，直到故障复现，即可定位故障模块。
- CPU模块本身：
- 在确认供电和背板连接绝对正常，且无其他模块造成短路后，若故障依旧，则很可能是CPU模块内部电源电路或核心元件损坏。这通常需要专业维修或更换CPU模块。
- 检查CPU上的模式选择开关是否在异常位置（尽管这通常不会导致完全无电）。
四、 维修与处理建议
- 电源模块损坏： 直接更换同型号或兼容型号的电源模块。确保新模块的输入/输出电压、功率与原有系统匹配。
- 其他模块短路： 更换已确认短路的故障模块。
- CPU模块损坏： 联系西门子官方技术支持或授权维修中心。对于重要数据，在更换前需确认是否有程序备份。新CPU可能需要重新下载程序和组态。
- 预防性维护： 定期检查供电稳定性，确保电柜通风良好，防止灰尘积聚和潮湿环境，这些都能有效降低电源及相关模块的故障率。
###
处理西门子S7-315 PLC无显示故障，必须遵循从外部到内部、从电源到负载的系统化排查流程：
1. 确认外部供电 → 2. 检测电源模块输出 → 3. 进行负载隔离测试（关键步骤） → 4. 检查背板连接 → 5. 最终判断CPU状态。
通过这种方法，可以高效、准确地定位故障点是在电源模块、其他扩展模块还是CPU本身，从而采取正确的维修措施，快速恢复系统运行。
